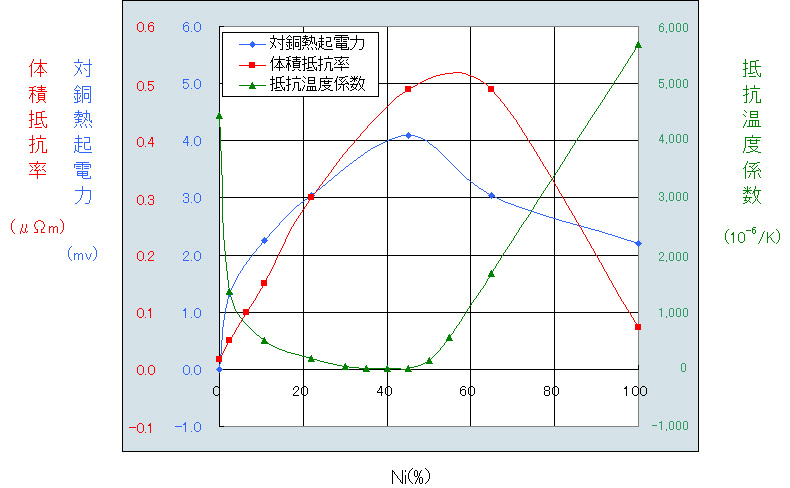

銅-ニッケル抵抗線は全率固溶体の為、特性が連続的に変化し、グラフ-1に示す様にNiの添加により電気抵抗は
Ni50〜60％、対銅熱起電力はNi40〜50％の範囲で最大値を示し、抵抗温度係数は逆にNi40〜50％の範囲で
最小値を示します。
銅-ニッケル抵抗線CN49W（アドバンス、コンスタンタン、ユーリカ）の特性
- Ni含有量がマンガニン線（CMW）より多い為、耐食性、耐酸化性が優れている。
- 対銅熱起電力が−40〜−44μV/K（0〜100℃）と大きいので、直流精密抵抗器には使用されません。
- 2次温度係数βが−0.1×10‐6/K2程度と小さいので、23〜53℃の温度範囲では抵抗温度曲線が
ほぼ直線となる為、23〜53℃の二点温度間の平均温度係数を採用しました。 - 銅-ニッケル抵抗材料は、CN05〜CN49の幅広い抵抗範囲で一般抵抗器用材料として広く使用されています。
| 記号 | 化学成分 | 体積抵抗率 μΩ･ｍ | 平均温度係数 α×10‐6/K 23〜53℃ | 機械的特性 | |
|---|---|---|---|---|---|
| 引張り強さ | 伸び | ||||
| ＭPa | % | ||||
| ＣＮ49Ｗ ＣＮ49Ｒ ＣＮ49Ｂ |
Ni 42.0〜48.0 Mn 0.5〜2.5 Cu+Ni+Mn 99.0以上 | 0.490±0.030 | AA級 ±10 A級 ±20 B級 − |
410〜540 | 25以上 |
| ＣＮ30Ｗ ＣＮ30Ｒ ＣＮ30Ｂ | Ni 20.0〜25.0
Mn 1.5以下 Cu+Ni+Mn 99.0以上 | 0.300±0.024 | 180 | 270〜540 | 20以上 |
| ＣＮ15Ｗ ＣＮ15Ｒ ＣＮ15Ｂ | Ni 8.0〜12.0
Mn 1.0以下 Cu+Ni+Mn 99.0以上 | 0.150±0.015 | 420 | 250〜490 | 20以上 |
| ＣＮ10Ｗ ＣＮ10Ｒ ＣＮ10Ｂ | Ni 4.0〜7.0
Mn 1.0以下 Cu+Ni+Mn 99.0以上 | 0.100±0.012 | 650 | 250〜440 | 20以上 |
| ＣＮ05Ｗ ＣＮ05Ｒ ＣＮ05Ｂ | Ni 0.5〜3.0
Mn 1.0以下 Cu+Ni+Mn 99.0以上 | 0.050±0.0075 | 1200 | 200〜390 | 20以上 |

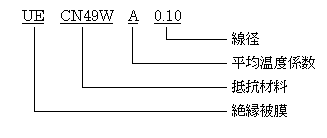

型式記号の表わし方
絶縁被膜の種類 絶縁被膜の公差抵抗値一覧表
被膜厚一覧表
| 銅-ニッケル抵抗線の特性 JIS C 2521-1999 (CN05W, CN10W, CN15W, CN30W, CN49W)  グラフ − 1 |
